葡萄架是栅顶结构的一种俗称，因形状类似葡萄架而得名，是舞台上不可缺少的重要设施之一。葡萄架是栅顶结构的一种俗称，因形状类似葡萄架而得名，是舞台上不可缺少的重要设施之一。

它是舞台设备的安装、调试和检修的工作层，主要功能是承受所有设备吊点的荷载，包括部分设备驱动机的荷载。

01 | 栅顶的设计要求

根据《剧场设计规范》对栅顶的设计要求，＊＊剧场栅顶高度不应小于台口高度2倍加4米，除观众视线角度外，还有栅顶本身构造厚度的原因，另外吊杆与钢丝绳连接的螺旋扣、套环和卡箍等紧固件需要一定的空间；定位器与终点保护之间也需要留一定的距离。

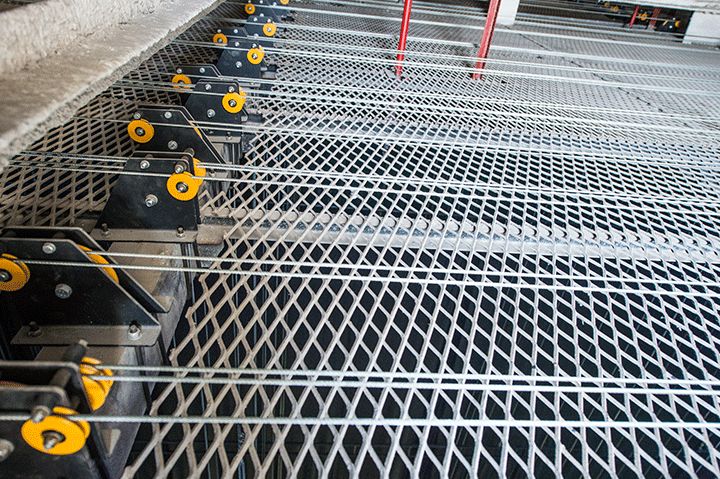

另外栅顶的纵横缝隙，除满足悬吊景物的钢丝绳通行外，不应大于30mm，同时缝隙之间的构件不能太多、太宽，以便于在舞台上空任何位置都有可能临时悬吊景物。

02 | 栅顶层的类型

栅顶的设计并不是为了安装舞台机械而安装舞台机械，还需要秉承“一切为演出服务”的理念，在进行舞台工艺设计时，还应充分考虑艺术创作的需要，根据不同的需求，最终为观众带来良好的观剧体验。

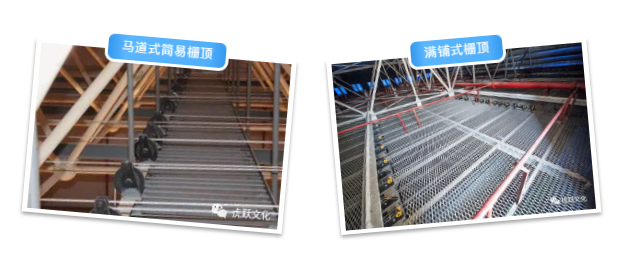

根据剧场基建及需求的不同，栅顶的设计也不同，主要分为：马道式简易栅顶、满铺式栅顶。

马道式简易栅顶对比“满铺”栅顶的优点是用钢量少，造价低，对建筑空间要求低；缺点是不方便使用单点吊机，各类桥架、管线的布线灵活度低，检修方便程度低。因此，马道式简易栅顶适用于等级较低且不使用自由单点吊机的剧场，或是台塔空间受到某些限制的改造型项目。

马道式简易栅顶工作马道可垂直或平行于台口方向布置，可以灵活应对不同的现场条件。虽然灵活的马道式简易栅顶设计在受限的建筑空间条件下可以给舞美设计留下更多的展示空间，但实际上更像是一种补救手段，不应成为广大新建剧场尤其是专业剧场设计的初衷。如果建筑空间和造价允许的情况下，还是优先选择满铺式栅顶。

03 | 栅顶和滑轮梁的关系

有的剧场栅顶和滑轮梁的同层，而有的剧场滑轮梁在栅顶的上方，为了增强形象感，人们将栅顶和滑轮梁的同层比喻为“跳大绳”，而不同层的比喻为“钻树林”。

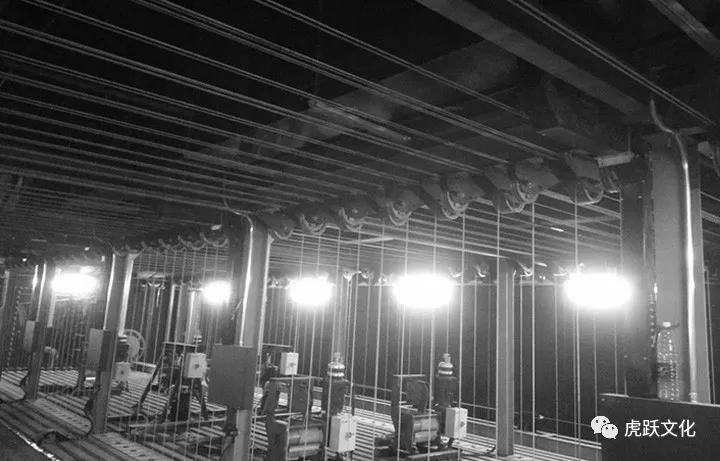

所谓“跳大绳”方式，是指栅顶梁和滑轮梁同层布置，滑轮置于栅顶顶面，卷扬机置于栅顶下的天桥上（或卷扬机置于栅顶顶面），此时栅顶上密布水平钢丝绳，工作人员小腿高度即为一条一条钢丝绳，行走其上犹如“跳大绳”。

“跳大绳”方式省去了一层钢结构，降低了造价，对台塔空间高度的要求也有所降低。缺点是栅顶顶面满布钢丝绳，不利于自由单点吊机的使用，也不利于桥架、管线的排布，工作人员行走其上倍感吃力。

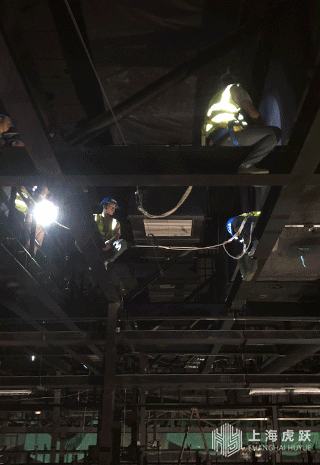

所谓“钻树林”方式，是指栅顶梁和滑轮梁分层布置，用于固定滑轮的滑轮梁位于栅顶之上，距离一般在2.5 m，便于站在栅顶上的工作人员进行安装和检修舞台悬吊设备滑轮梁。

“钻树林”方式增加了一层钢结构，造价有所提高，但与总造价相比，可认为是以较小的土建代价换取了更为灵活的设备安装条件和更加舒适的检修环境。

栅顶结构的设备布置和载荷分布决定了剧场的功能定位，随着科技的创新与发展，舞台工艺水平的提高，在确保安全的前提下，提升舞台艺术的演出效果。

舞台上空不仅有栅顶、滑轮梁、还有假台口、灯杆、景杆、灯光吊笼、单点吊机等设备，还包括卷扬系统、控制系统和保护装置等，上海虎跃秉持“以技术为核心，以创新为动力”的理念，从舞台系统的设计到零部件的生产制作、设备的施工安装、验收，每个环节都严格按照规范，突出剧场的功能定位整体解决方案。
